Zawór czterodrogowy schemat

Budowa zaworu czterodrogowego

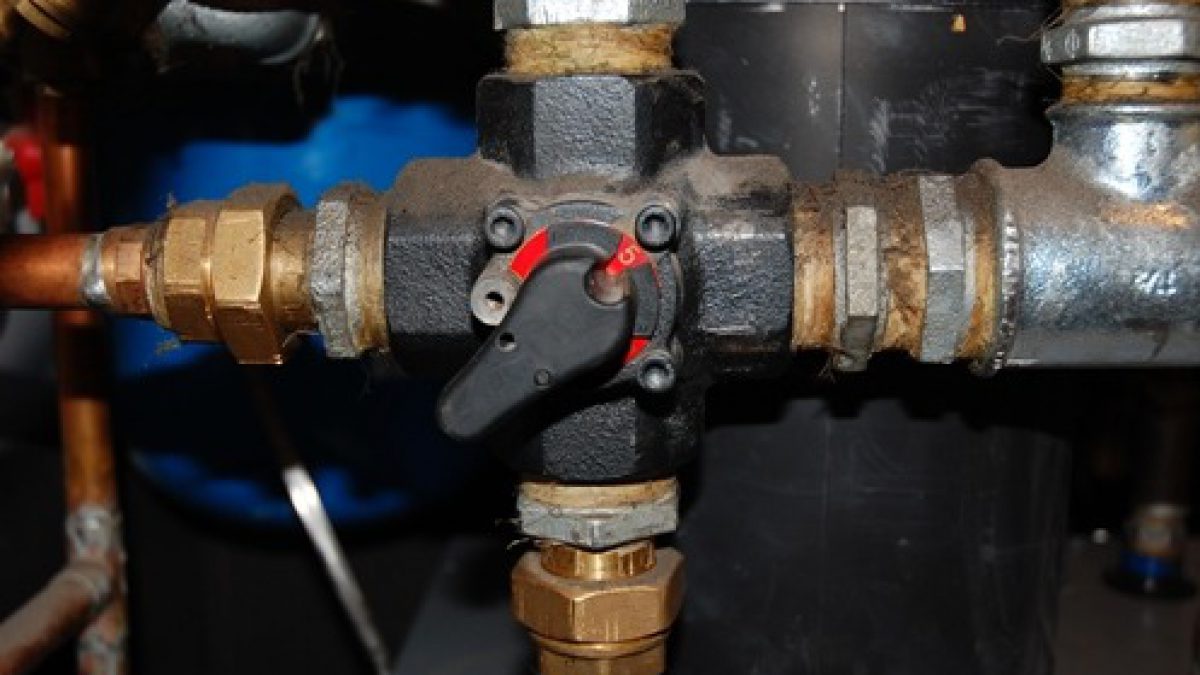

Zawór czterodrogowy jest elementem stosowanym w instalacjach grzewczych, klimatyzacyjnych oraz wentylacyjnych, który umożliwia sterowanie przepływem medium przez cztery różne drogi. Składa się z kilku kluczowych komponentów, które zapewniają jego prawidłowe działanie. Pierwszym z tych elementów jest korpus zaworu, który pełni rolę obudowy dla pozostałych części. Wewnątrz korpusu znajdują się trzy główne przepusty: dwa wejścia/wyjścia dla medium oraz dwa wejścia/wyjścia dla przepływu roboczego. Kolejnym istotnym elementem są tuleje zaworowe, które odpowiadają za przekierowywanie medium do odpowiednich kanałów w zależności od ustawienia zaworu. Ważną rolę odgrywają także uszczelki, które zapobiegają wyciekom medium i utrzymaniu szczelności zaworu.

Zasada działania zaworu czterodrogowego opiera się na manipulacji przepływem medium poprzez odpowiednie ustawienie tulei zaworowych. Dzięki temu możliwe jest kontrolowanie temperatury oraz dystrybucja ciepła w systemie grzewczym lub chłodzenie w instalacji klimatyzacyjnej. Gdy tuleje są ustawione w określonej konfiguracji, medium może być przekierowane do wybranych kanałów, co umożliwia precyzyjne sterowanie procesem ogrzewania lub chłodzenia. Zawory czterodrogowe są niezwykle przydatne w systemach HVAC (Heating, Ventilation and Air Conditioning), gdzie skuteczna regulacja przepływu medium jest kluczowa dla osiągnięcia optymalnej wydajności i komfortu użytkowników. Wnioskując, zawór czterodrogowy składa się z kilku kluczowych komponentów, takich jak korpus, tuleje zaworowe i uszczelki, które razem umożliwiają precyzyjną kontrolę przepływu medium. Dzięki zastosowaniu odpowiedniej konfiguracji tulei zaworowych możliwe jest skuteczne sterowanie temperaturą i dystrybucją ciepła w instalacjach grzewczych oraz klimatyzacyjnych.

Zasada działania zaworu czterodrogowego

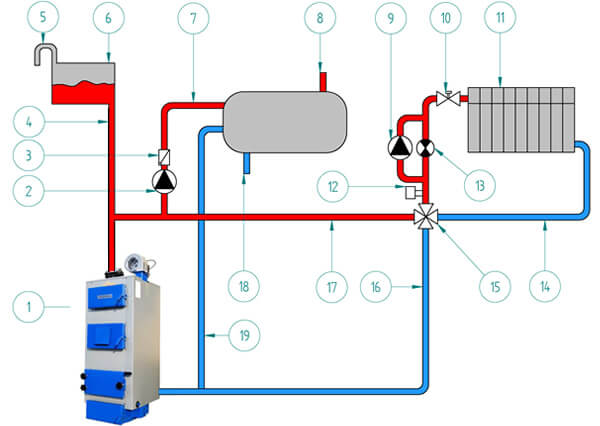

Zaprezentowany na załączonym schemacie jest standardowy układ instalacji, który zawiera w swoim składzie zawór czterodrożny. Charakterystyczną cechą prezentowanego systemu jest jego otwarta konstrukcja, przy czym zawór czterodrogowy został oznaczony numerem 15.

1. Kocioł

2. Pompa C.W.U.

3. Zawór zwrotny

4. Rura przelewowa

5. Przelew

6. Naczynie przelewowe

7. Zasilanie zbiornika c.w.u.

8. Zasilanie instalacji c.w.u.

9. Pompa c.o.

10. Zawór termostatyczny

11. Grzejnik

12. Termometr (za zaworem mieszającym)

13. Zawór różnicowy

14. Powrót c.o.

15. Zawór mieszający (4d)

16. Powrót główny

17. Zasilanie c.o.

18. Powrót instalacji c.w.u.

19. Powrót zbiornika c.w.u

Zawór czterodrogowy jest elementem hydraulicznym, który pełni kluczową rolę w sterowaniu przepływem medium w różnych konfiguracjach. Mechanizm funkcjonowania tego zaworu opiera się na jego budowie oraz zastosowanych rozwiązaniach technicznych. Zawór czterodrogowy składa się z dwóch głównych części: korpusu zaworu oraz wkładki zaworowej. Wkładka zaworowa jest odpowiedzialna za regulację przepływu medium poprzez zmianę kierunku oraz ilości przepływającego płynu. W przypadku schematu pracy zaworu czterodrogowego, istnieją różne konfiguracje, w których może być wykorzystywany. Jedną z popularnych konfiguracji jest taka, w której zawór jest wykorzystywany do sterowania przepływem cieczy chłodzącej w instalacji klimatyzacyjnej. Dzięki możliwości zmiany kierunku przepływu, zawór czterodrogowy umożliwia efektywną regulację temperatury powietrza w pomieszczeniu poprzez kontrolę ilości cieczy chłodzącej przepływającej przez wymiennik ciepła.

Inną ważną konfiguracją wykorzystania zaworu czterodrogowego jest jego rola w systemach ogrzewania podłogowego. Poprzez precyzyjne sterowanie przepływem gorącej wody przez poszczególne obwody grzewcze, zawór czterodrogowy pozwala utrzymać optymalną temperaturę pomieszczenia oraz zapewnia równomierne rozprowadzenie ciepła na całej powierzchni podłogi. Ponadto, zawór czterodrogowy znajduje zastosowanie również w układach wentylacji mechanicznej, gdzie umożliwia precyzyjną kontrolę przepływu powietrza przez różne kanały wentylacyjne. Dzięki temu można skutecznie dostosować wentylację do zmieniających się warunków atmosferycznych oraz zapewnić optymalne warunki komfortu dla użytkowników budynku.

Wnioskiem z powyższego jest to, że mechanizm funkcjonowania zaworu czterodrogowego oraz jego różnorodne konfiguracje pozwalają na wszechstronne zastosowanie tego elementu w różnych systemach hydraulicznych i instalacjach technicznych. Dzięki możliwości precyzyjnej regulacji przepływu medium, zawór czterodrogowy stanowi niezastąpiony element wspomagający efektywność i komfort użytkowników systemów grzewczych, chłodniczych oraz wentylacyjnych.

Zastosowanie zaworów czterodrogowych

Zawory czterodrogowe są powszechnie stosowane w różnych branżach i systemach, gdzie konieczne jest przeprowadzanie mieszania, rozdzielania lub przekierowywania przepływu mediów. Woda, gaz, olej czy inne płyny - zawory czterodrogowe znajdują zastosowanie w wielu różnych obszarach. Jednym z popularnych zastosowań tych zaworów jest system HVAC (Ogrzewanie, Wentylacja i Klimatyzacja), gdzie są wykorzystywane do sterowania przepływem cieczy chłodzących lub ogrzewających. Ponadto, zawory czterodrogowe są również niezbędne w systemach hydraulicznych, gdzie umożliwiają precyzyjną kontrolę przepływu płynów. W branży chemicznej i petrochemicznej, te zawory odgrywają kluczową rolę w procesach mieszania różnych substancji oraz regulacji ciśnienia i temperatury. Szerokie zastosowanie zaworów czterodrogowych można także znaleźć w przemyśle spożywczym, farmaceutycznym oraz energetycznym, gdzie zapewniają skuteczną kontrolę procesów produkcyjnych. W każdym z tych przypadków, odpowiednio zaprojektowany i zainstalowany zawór czterodrogowy schemat może znacząco poprawić wydajność systemu oraz zapewnić precyzyjną kontrolę nad przepływem mediów. Dlatego też, inżynierowie i projektanci systemów muszą dokładnie rozważyć specyfikę swoich aplikacji oraz wymagania dotyczące sterowania przepływem, aby dobrać odpowiedni rodzaj zaworu czterodrogowego do swoich potrzeb.

Montaż i konserwacja zaworów czterodrogowych

Instrukcje dotyczące prawidłowego montażu oraz wskazówki dotyczące regularnej konserwacji i diagnostyki są kluczowe dla zapewnienia właściwego działania zaworu czterodrogowego. Przy montażu należy zastosować się do instrukcji producenta, starannie przygotować miejsce montażu, a także upewnić się, że wszystkie elementy są odpowiednio skręcone i uszczelnione. Należy również pamiętać o prawidłowym ustawieniu zaworu zgodnie ze schematem, aby zapewnić poprawną pracę instalacji. Regularna konserwacja jest niezbędna do utrzymania wydajności zaworu czterodrogowego. Należy regularnie sprawdzać stan uszczelek, smarować ruchome elementy oraz usuwać wszelkie zanieczyszczenia. Diagnostyka powinna być przeprowadzana w przypadku jakichkolwiek problemów z działaniem zaworu, aby szybko zidentyfikować ewentualne usterki i podjąć odpowiednie działania naprawcze. Dzięki ścisłemu przestrzeganiu instrukcji montażu oraz regularnym działaniom konserwacyjnym i diagnostycznym można zapewnić długotrwałe i niezawodne działanie zaworu czterodrogowego, co ma kluczowe znaczenie dla efektywności całej instalacji.
